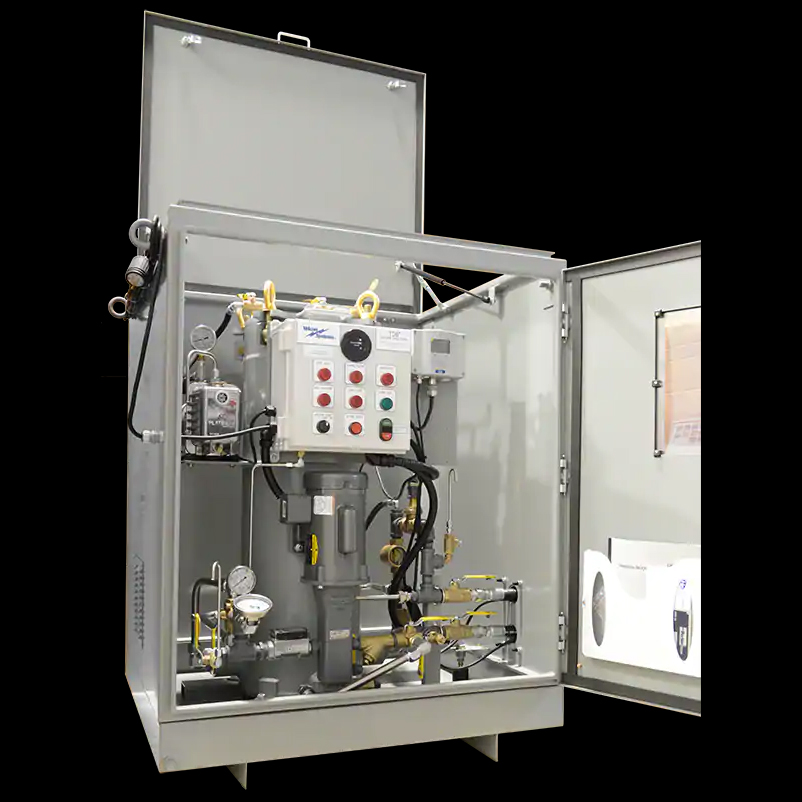

TDS5 Velcon

Le système d'assèchement de transformateur TDS® intègre toutes les caractéristiques nécessaires pour permettre à un transformateur de rester en service tandis que l'humidité de son isolation est effectivement supprimé.



Le système possède plusieurs fonctions d'alarme qui coupent le système en cas de signal anormal.



L'unité TDS5-1 fournit une solution non intrusive, rentable et pratique de maintien des transformateurs à l'état sec.



De plus, une fois le transformateur séché, le système peut être équipé ultérieurement de cartouches d'alumine activée pour réduire l'acidité de l'huile du transformateur.



Cette flexibilité permet application de traitement d'huile accrue par rapport à la chaleur et systèmes de vide.



Utilisations:

• Transformateurs secs et isolants

• Transformateurs secs non renforcés pour le vide

• Transformateurs secs qui ne peuvent pas être mis hors service



AVANTAGES

• Le transformateur reste en service pendant le processus

• Réduisez les coûts d'assèchement du transformateur

• Améliorer les valeurs diélectriques de l'huile

• Améliorer le facteur de puissance du transformateur

• Fonctionne en permanence sans surveillance

• Prolonger la durée de vie de l'huile

• Prolonger la durée de vie du transformateur

Description et documents .pdf
Description et documents .pdf

PRÉSENTATION DU SYSTÈME



Le système de traitement d'huile TDS® est conçu pour permettre l'achèssement d'un transformateur sous charge.



Une quantité de quatre cartouches SD-1107 Superdri® sont installé dans le récipient du filtre, à travers lequel l'huile est traitée à un taux de 5 gpm.



Le système de filtration élimine dissous eau d'huile à moins de 10 ppm, et comprend 1 micron capacités nominales d'élimination des particules.



Le processus fait n'affecte pas le gaz dissous dans l'huile et n'enlève les inhibiteurs d'oxydation.

Le système est complet avec tous composants nécessaires pour surveiller la mécanique et conditions de fonctionnement électrique de l'unité.

Le système comprend des composants pour purger l'air pendant le démarrage et après les changements de filtre.



PRÉSENTATION DU PROCESSUS



Le processus de séchage en ligne est conçu pour une sécurité, sans surveillance, Fonctionnement 24 heures sur 24.



La conduite d'aspiration du système est connectée au raccordement de remplissage inférieur du transformateur.



L'huile est alors renvoyé du TDS® à une vanne de connexion supérieure.

Le nombre de remplacements de cartouche requis pour sécher l'huile varient en fonction de l'humidité et le taux de transfert d'humidité de l'isolant à l'huile.



Un jeu de cartouches Superdri® enlèvera au moins 1,4 gallon d'eau dissoute de l'huile.



Des relevés périodiques d'humidité, à la fois de l'entrée et sortie du système peut être prise pour déterminer le quantité d'humidité éliminée et sont également utilisées pour déterminer quand les cartouches doivent être changées.
