• Marque
  • TEQAL
  • # de pièce
  • TE-CM10

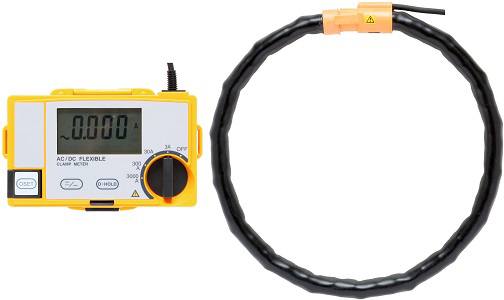

TE-CM10 Boucle de mesure de courant flexible

1) PIÈCE DE DÉTECTION DE COURANT (CAPTEUR CT)

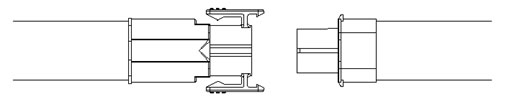

Méthode de détection: type à noyau divisé flexible

Diamètre intérieur: φ200㎜ (longueur totale env. 700㎜, env. 270g)

Tension de tenue: AC 2200V / 1 minute

Longueur du fil de sortie: env. 2m entre CT et Pièce de mesure



2) PIÈCE DE MESURE

Fonction de mesure: courant de ligne AC / DC

Méthode de mesure: mode double intégration

Plage de mesure: AC / DC 3A / 30A / 300A / 2500A (AC50 / 60 Hz et DC)



Sélection de gamme: Manuel à 4 gammes par commutateur rotatif

Taux d'échantillonnage: 2 fois / sec.

Affichage: LCD max. 3200 lecture avec annonciateurs

Indication de dépassement de plage: marque «OL» sur l'écran LCD

Indication de maintien des données: marque «DH» sur l'écran LCD

Indication de batterie faible: marque «B» sur l'écran LCD

Fonction de maintien des données: par interrupteur «DH»

Réglage du zéro: pour la plage de courant CC, par le commutateur «0 SET»



Arrêt automatique: env. 10 minutes après la mise sous tension



Description et documents .pdf
Description et documents .pdf

SPÉCIFICATION GÉNÉRALE

Tension du circuit: moins de 600 V CA

Température de fonctionnement: 0-40 ℃, <85% HR sans condensation Température de stockage: -10 ~ 60 ℃, <70% HR sans condensation

Tension de tenue: AC 2200V / 1 minute

Alimentation: 1,5 V (taille AA, UM-3) × 6

Dimension (partie à mesurer): 159 (W) × 105 (H) × 53 (D) ㎜

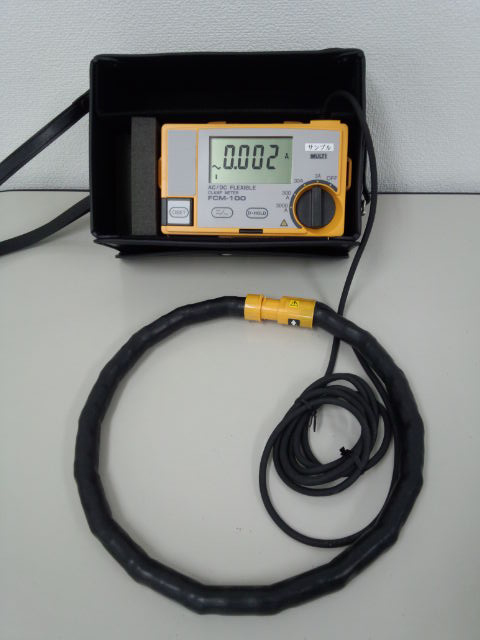

Accessoires standard: batterie (UM-3 × 6), manuel d'instructions, Mallette de transport
